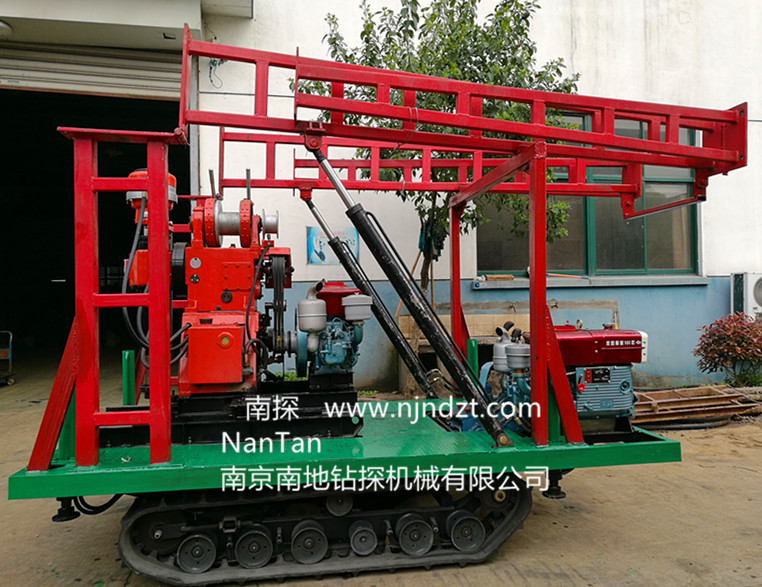

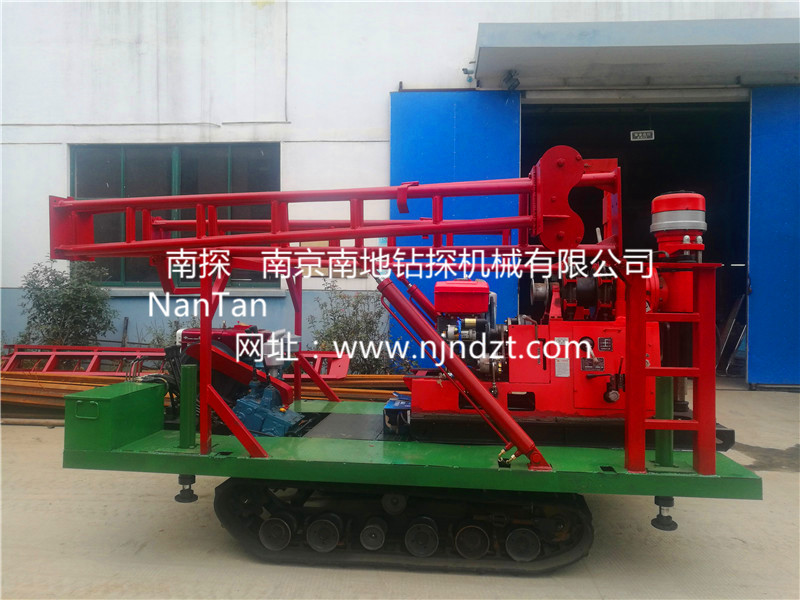

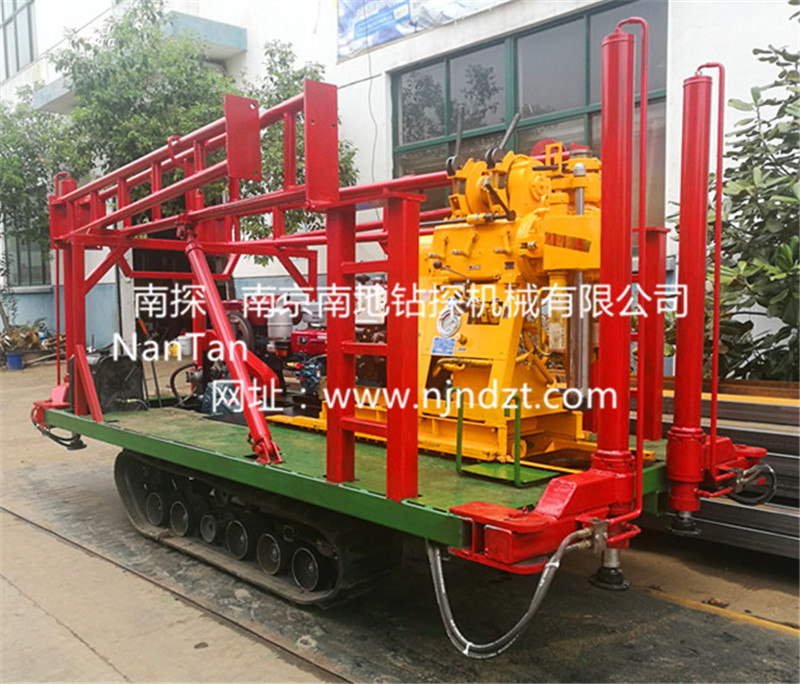

XY-200-L-02-B-STZDT型履帶鉆機系列及折疊式液壓鉆塔
（200米鉆機、水泵、履帶、雙塔架折疊式液壓鉆塔一體機）
一、結構形式:XY-200-L-02-B-STZDT型履帶鉆機系列（或XY-200（YJ）-L-02-B-STZDT、XY-200-1-L-02-B-STZDT、XY-200-2-L-02-B-STZDT型）是將橡膠履帶底盤、動力（柴油機或電機）、XY-200型鉆機（或XY-200（YJ）、XY-200-1、XY-200-2型）、鉆機平臺、液壓支撐腿系統、雙塔架折疊式液壓鉆塔、BW160A或者BW200A泥漿泵等共同組裝在一個機架上。鉆機或泵一個動力（柴油機或電機），橡膠履帶底盤或泵一個動力（柴油機或電機）帶動，互不干擾。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一?？稍诤?、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、主要特點
1、該鉆機裝有橡膠履帶行走機構，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使整機裝卸、搬遷極為方便，由于是橡膠履帶對地面無破壞，所以該鉆機在城市中施工帶來方便。
2、大大減輕工人勞動強度，提高效率。
3、起、落塔為液壓操縱、方便可靠。
4、鉆機、水泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶底盤及鉆塔技術規格
理論速度前進檔（Km/h）:0.9、2.0、2.7、3.2、8.3、13;
倒檔（Km/h）:0.9、2.1;額定載重質量（T）:4.0
額定爬坡度（度）:上坡35，下坡35;最小離地間隙〉200;履帶型號（mm）:350*90*48;履帶節距90(或350*90*52）;
履帶軸中心距1630;履帶驅動輪軸距1100;
履帶接地長度1300，接地壓強（kPa）<35
鉆塔高度：7m
四、傳動系統
傳動方式經分動箱齒輪傳動，轉向方式單邊制動差速轉向，離合器型式為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新型專用變速箱，操縱方式雙操作桿操縱。
五、整機外形尺寸(長*寬*高） 3000-3500*1800*2300(mm)（尺寸根據機型改變）
六、整機重量 2700-3200(kg)（重量根據機型改變）
XY-200型鉆機集合了目前市場流行的XY-1、XY-1B、XY-1A等小型鉆機的主要功能和特點設計而成的。即采用XY-1的油壓自動給進，XY-1B的大模數齒輪傳動系統，XY-1A的寬范圍轉速的較大扭矩輕型回轉鉆機。 為使本機的適用性更廣泛，滿足不同用戶的需求，推出移機型XY-200（YJ）型鉆機（帶移機功能）、增加了水泵(不帶移機) 的XY-200-1型和帶移機帶水泵功能的XY-200-2型鉆機。鉆機、柴油機(或電動機）安裝在同一底座上。鉆進深度可達200米。
?本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地?zé)峥住⒈瓶住⒏鞣N混凝土檢測孔的鉆進;小型水井鉆進、小型基樁孔。既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標準貫入試驗（SPT）、沖擊鉆進提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
鉆機特點：
鉆機額定鉆孔深度200m，最深不得超過220m。額定開孔直徑200mm，土層最大開孔直徑允許300mm。鉆深與鉆徑應根據地層情況而定。
鉆機主要技術參數：
1、基本參數
鉆孔深度：200、150、100m；終孔直徑：75、91、110mm；最大開孔直徑：300 mm
鉆桿直徑：42,50 mm，鉆孔傾角：90-75°
XY-200型鉆機外廓尺寸（L×B×H)：1480*700*1460 mm，鉆機重量(不包括動力機): 550kg
XY-200（YJ）型鉆機外廓尺寸（L×B×H)：1660*780*1560 mm，鉆機重量(不包括動力機): 650kg
XY-200-1型鉆機外廓尺寸（L×B×H)：1700*780*1460 mm，鉆機重量(不包括動力機): 650kg
XY-200-2型鉆機外廓尺寸（L×B×H)：1800*970*1650 mm，鉆機重量(不包括動力機): 800kg
2、回轉器
主動鉆桿：六方帶槽46*Φ51*4300mm,主機桿夾持方式：手動球卡式
立軸轉速(四檔)：1010,505,236,118 r/min，立軸行程：450 mm
立軸空載向上最大移動速度：3 m/s ，立軸空載向下最大移動速度 ：4 m/s
立軸最大給進力：15 KN，立軸最大起重力：25 KN
3、卷?yè)P(yáng)機
最大起重量(單繩)：17 KN，卷筒轉速：121,76,36 r/min
卷筒圓周線速度(二層)：1.05,0.66,0.31 m/s，卷筒直徑：140 mm
鋼絲繩直徑：10 mm，鋼絲繩容量：35 m，抱閘直徑：252 mm，閘帶寬度：50 mm
4、油泵
型號：YBC-20/125，額定壓力：12.5 Mpa 流量：16 ml/r 額定轉速；1500 r/min
5、動力裝置
電動機型號：Y160L-4，額定功率：15 KW，額定轉速：1460 r/min
柴油機型號：S1115，額定功率：16.2KW，額定轉速：2200 r/min
水泵技術參數（XY-200-1、XY-200-2型配置，XY-200、XY-200(YJ)型需另配BW160或200泥漿泵。）
2 水泵類型: 臥式單缸雙作用 最大排量 : 95(77)L/min，最大許用壓力 :1.2Mpa，工作壓力:0.7Mpa
3 沖程次數:120(96) 次/min，缸套套直徑 : 80mm，活塞行程: 100mm
XY-200(YJ)、XY-200-2型配置移位裝置
移動裝置
移動油缸行程：450mm，鉆機離開孔口距離：300mm
注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
(1) 具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動強度。
(2) 采用球卡夾持機構代替卡盤，并配有夾持定位機構可實行不停機倒桿。
(3) 配有孔底壓力計指示壓力，便于掌握孔內情況。
(4) 手柄集中，操作方便。
(5) 結構緊湊，鉆機及動力機都安裝在同一個底座上，占用場地面積小。
(6) 重量輕，分解性強，便于搬遷，適合于平原或山區工作。
(7) 裝有了安全防護罩，突出了設備人性化設計特點。
(8) 給進油缸下端與立軸箱連接處裝有固定螺母，提高了鉆機可靠性。
